ПНЕВМАТИЧЕСКАЯ ВИБРАЦИОННАЯ ПЛОЩАДКА "РОКОТ"

Конструктивный ряд пневматических вибрационных площадок «РОКОТ» это результат 20-летнего опыта работы на рынке вибрационных технологий производства железобетона в строительной индустрии. Диапазон технологических возможностей вибрационных площадок на базе вибрационных модулей «РОКОТ» достаточно широк. Вибрационные модули «РОКОТ», из которых состоят пневматические вибрационные площадки, лидируют среди конкурентов по экономическому эффекту в производстве железобетона.

Вибрационные модули «РОКОТ» имеют низкое потребление сжатого воздуха. Например, правильно отрегулированный вибрационный модуль, имеющий грузоподъёмность до 6,0 т. (Рокот-60) потребляет всего ≈1,2 м³/мин. сжатого воздуха, не требующего дополнительной очистки и подготовки.

Вибрационные модули «РОКОТ» позволяют сокращать время уплотнения по сравнению с рядом аналогичных по применению механических устройств. Как показал многолетний опыт эксплуатации на многочисленных предприятиях России, у вибрационных модулей «Рокот» значительно меньше затраты на ремонт и обслуживание, чем у своих механических аналогов и, как следствие, многократно сократилось время и число простоев. На ряде предприятиях увеличилась эффективность уплотнения бетонной смеси.

Вибрационные модули «РОКОТ» позволяют увеличить прочность изделий, что также положительно влияет на экономическую составляющую применения вибрационных модулей «РОКОТ».

Вибрационные модули «Рокот-60» не передают вибрацию на фундамент, и она практически не ощущается ногами формовщика.

Вибрационные модули «РОКОТ» используются для уплотнения бетонных смесей различной жесткости, как для подвижных смесей – сваи, утяжелители для магистральных трубопроводов и так далее, так и для жестких - при производстве плит пустотного настила. Возможность независимого подключения каждого из модулей и наличия различных вариантов их расположения позволяет создавать вибрационные площадки для формования изделий различной формы и массы – длинномеры, широкие изделия и так далее. Возможность изготовления вибрационных модулей с разными параметрами вибрационного воздействия, включая возможность регулирования параметров во время работы, а также всевозможные конструкции исполнения, позволяют эффективно применять их для самого широкого круга технологических процессов с использованием вибрации. Постоянно ведутся работы по расширению диапазона технологических возможностей вибрационных модулей, в результате которых появился высокочастотный вибрационный модуль «Рокот-75», имеющий технологические параметры, труднореализуемые в вибрационных площадках других типов. Эксплуатация опытных вибрационных модулей «Рокот-75» позволила ещё сократить время формовки, увеличить плотность и растекание подвижных бетонных смесей, а также бетонов с мелкозернистыми наполнителями. Например: при изготовлении в металлической форме четырех утяжелителей для магистральных трубопроводов, выполняемых из подвижного тяжёлого бетона (высота изделия - 1,5 м. общая масса ≈16 т.), уплотнение на двух вибрационных модулях «РОКОТ-75» происходит за 15…20 секунд.

Вибрационные модули «Рокот-75» унифицированы с вибрационными модулями «Рокот-60», что позволяет их использовать совместно и создавать виброплощадки большой грузоподъёмности с двухчастотным вибрационным воздействием, что еще больше расширяет технологические возможности применения вибрационных модулей «РОКОТ».

Преимущества наших столов по сравнению с электромеханическими:

- отсутствие простоев, практически не ломаются;
- отсутствие затрат на обслуживание, нечего смазывать, нет необходимости менять подшипники, ремни, валы и так далее;
- возможность менять мощность вибровоздействия изменением давления воздуха, во время раскладки смеси слабое вибрирование, во время уплотнения смеси полная мощность;
- отформованные изделия становятся прочнее, это дает возможность снижать норму цемента при сохранении прежней прочности изделия;
- очень хорошая ремонтопригодность (меняется только диафрагма, простая транспортерная лента);

- служба Гл. механика практически не отвлекается на обслуживание вибростолов.

Вибрационные модули «РОКОТ» зарекомендовали себя только с положительной стороны.

Пневматические вибрационные модули

«РОКОТ-60» и «РОКОТ-75»

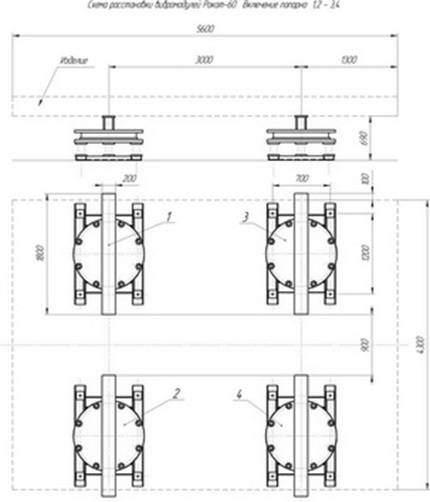

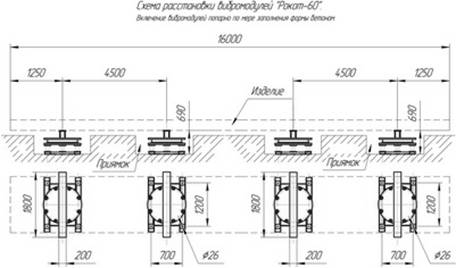

Вибрационные модули «Рокот-60» и «Рокот-75» являются составной частью вибрационных площадок типа «РОКОТ», предназначенных для уплотнения бетонных смесей. Виброплощадки «РОКОТ» могут набираться как из одинаковых вибромодулей «Рокот-60» или «Рокот-75» (не менее двух), например: «Рокот-60х2» или «Рокот-75х2» , так и в различных вариантах («Рокот-75х2+60х2»). Места крепления к фундаменту, высота и опорные поверхности у модулей «Рокот-60» и «Рокот-75» одинаковые. Вибрационные площадки, набранные из разных вибромодулей (при их количестве более двух), имеют большую эффективность, чем набранные из одинаковых, за счет разных частотных характеристик. Вибромодули «Рокот-75» отличаются от вибромодуля «Рокот-60» пониженным уровнем шума выхлопа при более высокой частоте вибрационного воздействия. Характер колебаний – ударно-вибрационный, асимметрично поличастотный, направление – вертикальное. Форма располагается на опорах балках вибромодулей без крепления. Вибрационные модули «Рокот» выполнены по оригинальной схеме диафрагменного типа повышенной энергонасыщенности, имеют направленные колебания с различной виброскоростью по направлениям: вверх – больше, вниз – меньше. Асимметрия колебаний позволяет значительно повысить эффективность уплотнения бетонных смесей с различными наполнителями в широком диапазоне жесткости, а также снизить воздействие на фундамент. Вибромодули «Рокот» позволяют уплотнять бетонные смеси, включая жесткие и на пониженном давлении сжатого воздуха.

Технические характеристики		«Рокот-60»	«Рокот-75»
Грузоподъемность вибромодуля (при давлении 0,4 МПа)	т	До 6	До 7,5
Рабочее давление сжатого воздуха	МПа	0,3 – 0,63
Расход сжатого воздуха (при давлении 0,3 МПа)	м³/мин	Не более 1,2	Не более 1,5
Частота колебаний при загрузке	Гц	35 - 55	55 - 75
Амплитуда при загрузке	мм	0,4 - 0,8	0,3 - 0,5
Масса вибромодуля	т	1,2 - 1,29*	1,3 - 1,39*
Габаритные размеры (длина по опорной балке × ширина × высота).	мм	1800 - 2400×1040×690 - 730* * - для балки 2400 мм.
